Avago磁性编码器的霍尔效应AEAT-6600-T16在加油机系

引言

南皇电子专注于整合中国优质电子Avago代理商现货资源是国内领先的安华高芯片供应商,提供合理的行业价格、战略备货、快速交付控制,轻松满足您的需求Avago芯片采购需求.(http://www.avago-china.com/)

加油机是一种液体体积测量系统,为机动车辆添加燃油。它可以有IC卡式加油、油气回收等功能。用于国内石油贸易结算的加油机应具有税务控制功能和防欺诈功能。目前的计划是使用光电编码器和监控微处理器相互配合。每次加油时,微处理器比较编码器密文发送的油数据和计量器发送的油数据,看看是否超过允许的精度范围。如果超过安华高中国在误差范围内,记录相关信息并显示微处理器将禁止加油机加油。但是,根据加油机系统的安全要求,需要设计防爆、防作弊、全密封的编码器装置,可以在恶劣的油气环境中工作,使得光电编码器的应用有一定的局限性。

Avago AEAT-6600-T磁性编码器的分辨率高达16位,可在360度全周范围内进行精确角度测量。将磁性技术应用于运动控制和遥感活动,可实现无机械磨损的非接触式操作。该编码器是集成霍尔元件、模拟前端和数字信号处理功能于一体的系统级芯片。编码器具有可定制编码器设置的内置可编程能力,为客户大大节省了编码器库存。AEAT-6600-T16能在恶劣的油气环境中工作,满足加油机防爆、防作弊、全密封的设计要求。本文就AEAT-6600-T简单介绍16。

一、AEAT-6600-T16磁性编码器

1.特性介绍

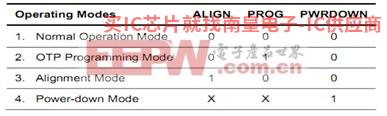

AEAT-6600-T16配备绝对编码器功能和增量编码器功能。绝对编码器功能可从10、12、14和16中选择bit用户可以使用四种分辨率,包括右转/左转等条件OTP(one time programmable)设置功能。增量编码器功能可用OTP功能设置8个分辨率和4个原点信号宽度。可通过设置ALIGN、PROG、PWRDOWN如下图所示,三个管脚的不同组合设置了四种工作模式。

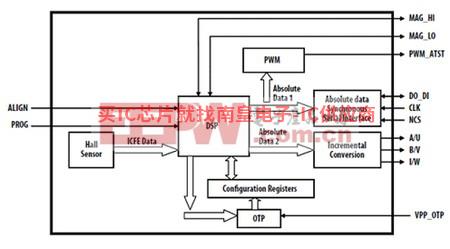

AEAT-6600-T16集成了霍尔元件、模拟前端和数字信号处理功能,包括绝对编码器和增量编码器,结构框图如下。

2.输出信号

编程设置不同的工作模式后,AEAT-6600-T可输出以下四种脉冲信号:

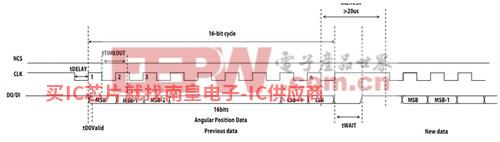

2.1.SSI信号输出

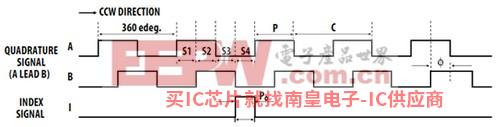

2.2 ABI信号输出

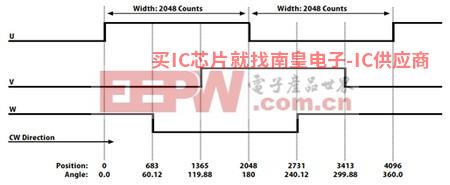

2.3. UVW信号输出

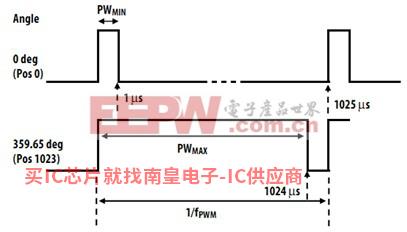

2.4. PWM信号输出

3. AEAT-6600-T16应用外围原理图

二、AEAT-6600-T16在加油机系统中的应用

AEAT-6600-T16磁性编码器可以在系统中实现位置信号A、B、I三个通道输出,流量信号经过编码器进行转换后,直接转化为油量数据,加密后发送到监控MCU及计量MCU数据处理。

AEAT-6600-T16霍尔效应磁性编码器可应用于恶劣的油气环境,满足加油机防爆、防作弊、全密封的设计要求。该编码器可以实现高精度、高速信号检测,具有内置的可编程能力,大大节省了编码器库存,降低了设计尺寸和设计难度。可为非接触式旋转位置检测、机器人技术、电机反馈、阀门控制、医疗应用等严格的工业应用运行环境提供高级定位信息。
